Arquiteturaparamétrica

Pesquisa, workshops e exercícios de modelagem reunidos em uma mesma linha de investigação: definições paramétricas em Rhino e Grasshopper, análise estrutural, agregação modular e fabricação digital.

I

Gridshells

Pesquisa acadêmica · 2021

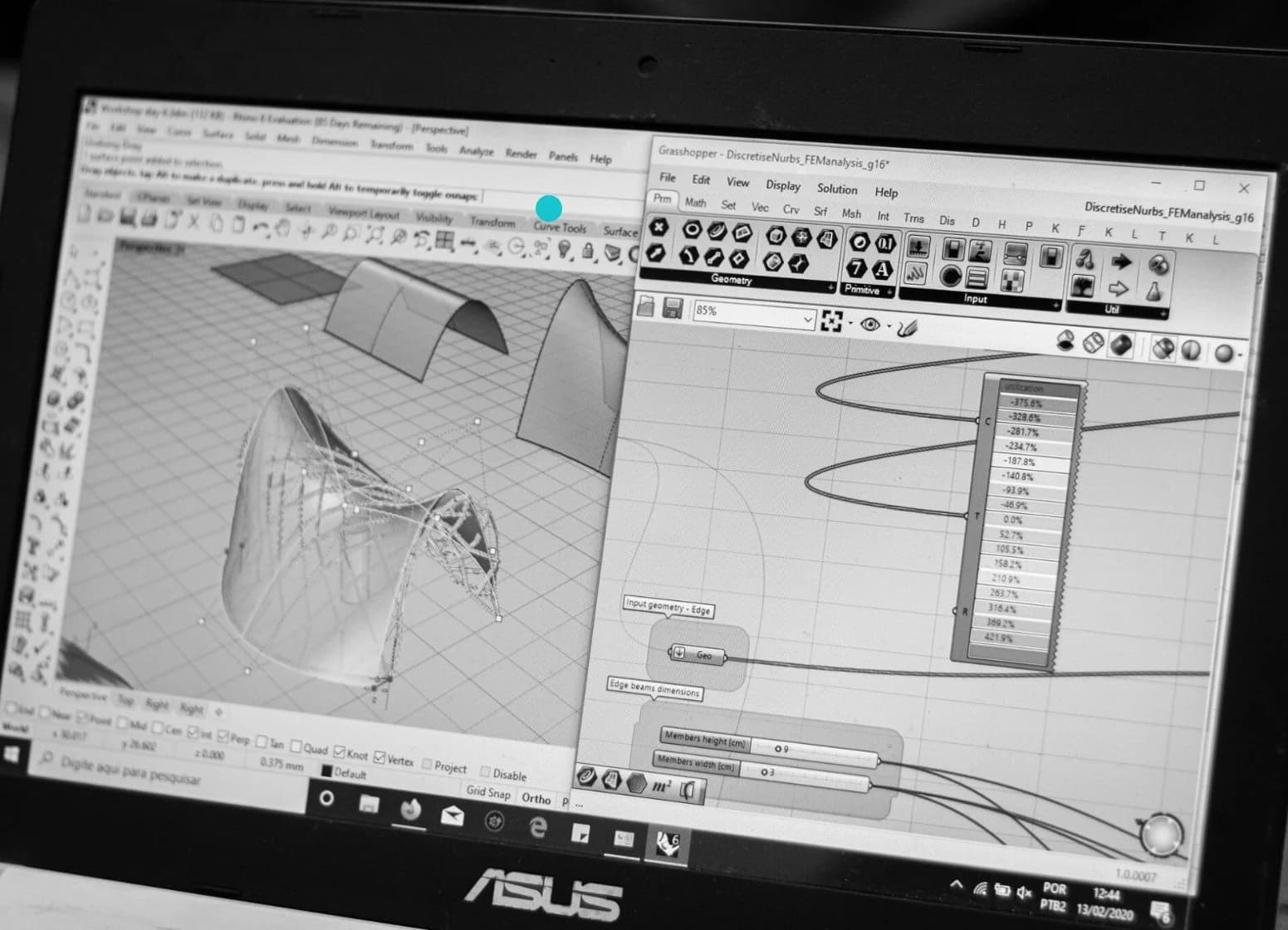

Tela com modelagem paramétrica no Rhino e definição em Grasshopper para análise da gridshell
Pesquisadores discutindo a definição paramétrica diante do laptop durante o workshop

Integração entre análise estrutural e design paramétrico: a forma nasce do desempenho.

Pesquisa acadêmica sobre modelagem paramétrica, análise estrutural e fabricação digital, investigando gridshells como sistemas eficientes para vencer grandes vãos.

A metodologia combinou form-finding por relaxamento dinâmico, reconstrução geométrica em superfícies NURBS e análises estruturais computacionais, avaliando configurações por critérios geométricos, estruturais e materiais até chegar a uma solução otimizada.

Pesquisadores Maria Babo, Ronaldo Lee, Luca Rédua e Vinícius Salles · Orientador Gonçalo Castro

Etapas principais
01 Relaxamento dinâmico no Kangaroo→02 Reconstrução das geometrias NURBS→03 Análise estrutural no Karamba 3D

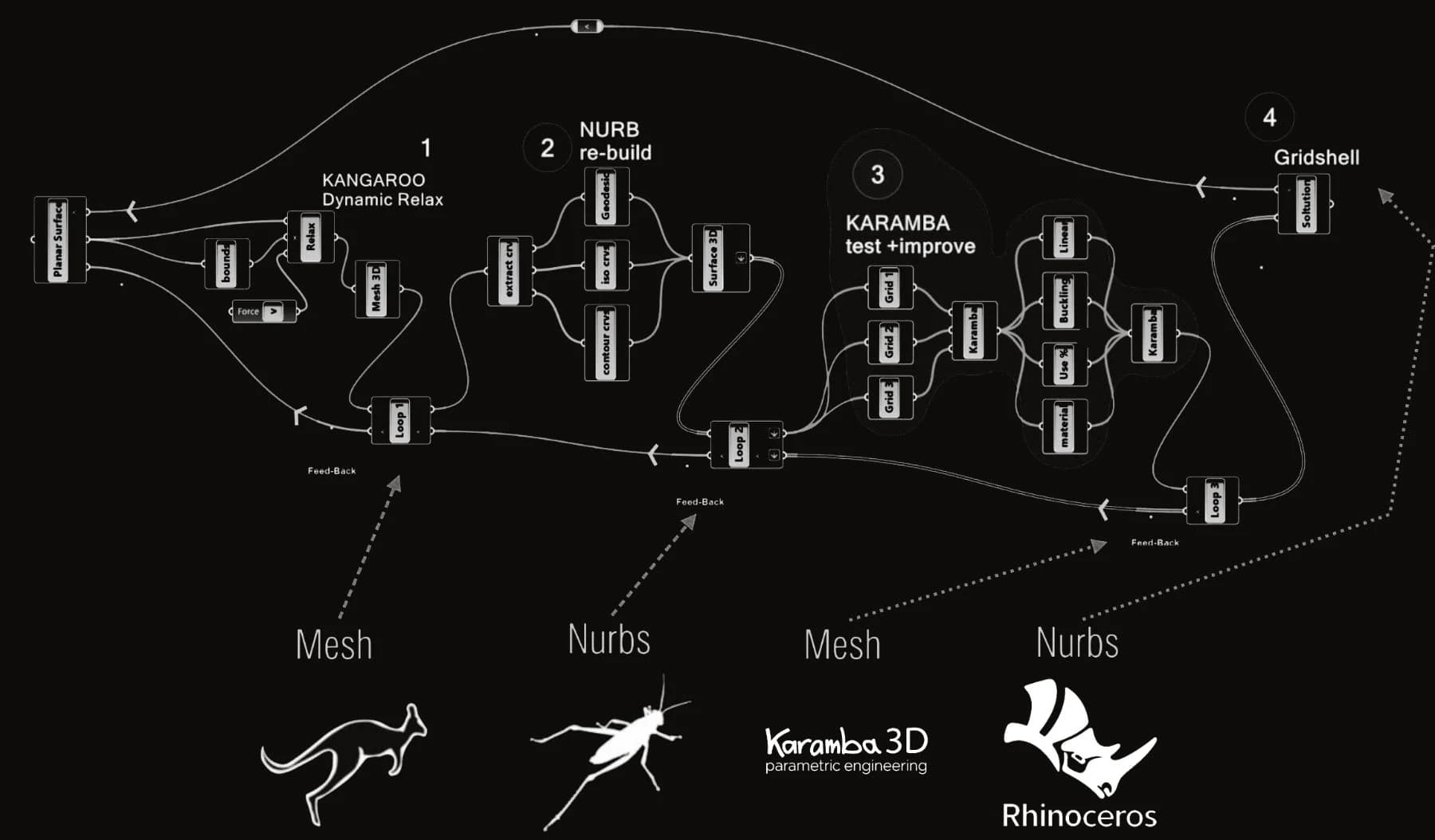

Diagrama da definição paramétrica: Kangaroo dynamic relax, NURB re-build, Karamba test e a solução gridshell, com os loops de feed-back
Geometria final

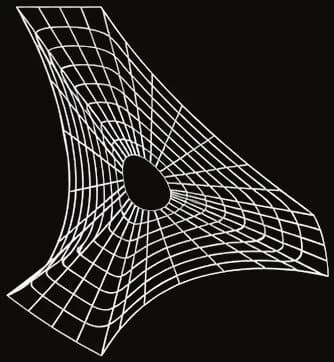

Vista de topo da malha da gridshell
Vista topo

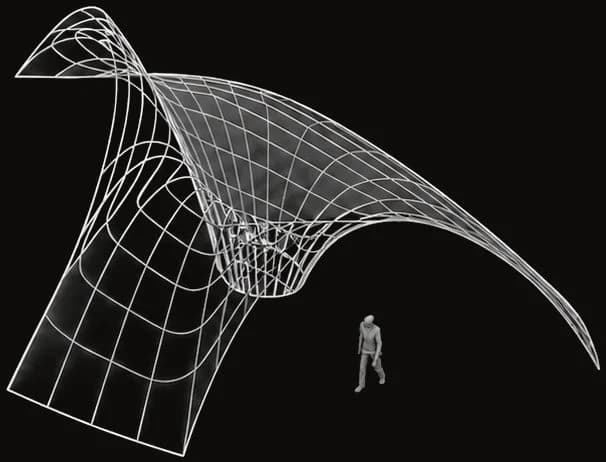

Perspectiva da gridshell com figura humana para escala
Perspectiva

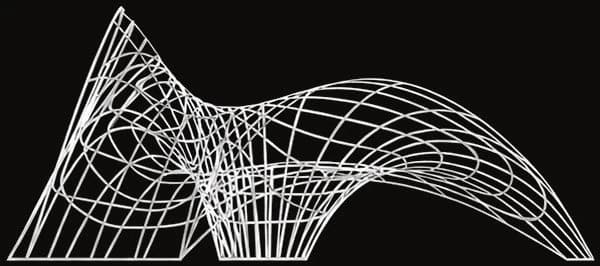

Vista frontal da malha da gridshell
Vista frontal
II

Pavilhão paramétrico

Experimento de repetição · 2021

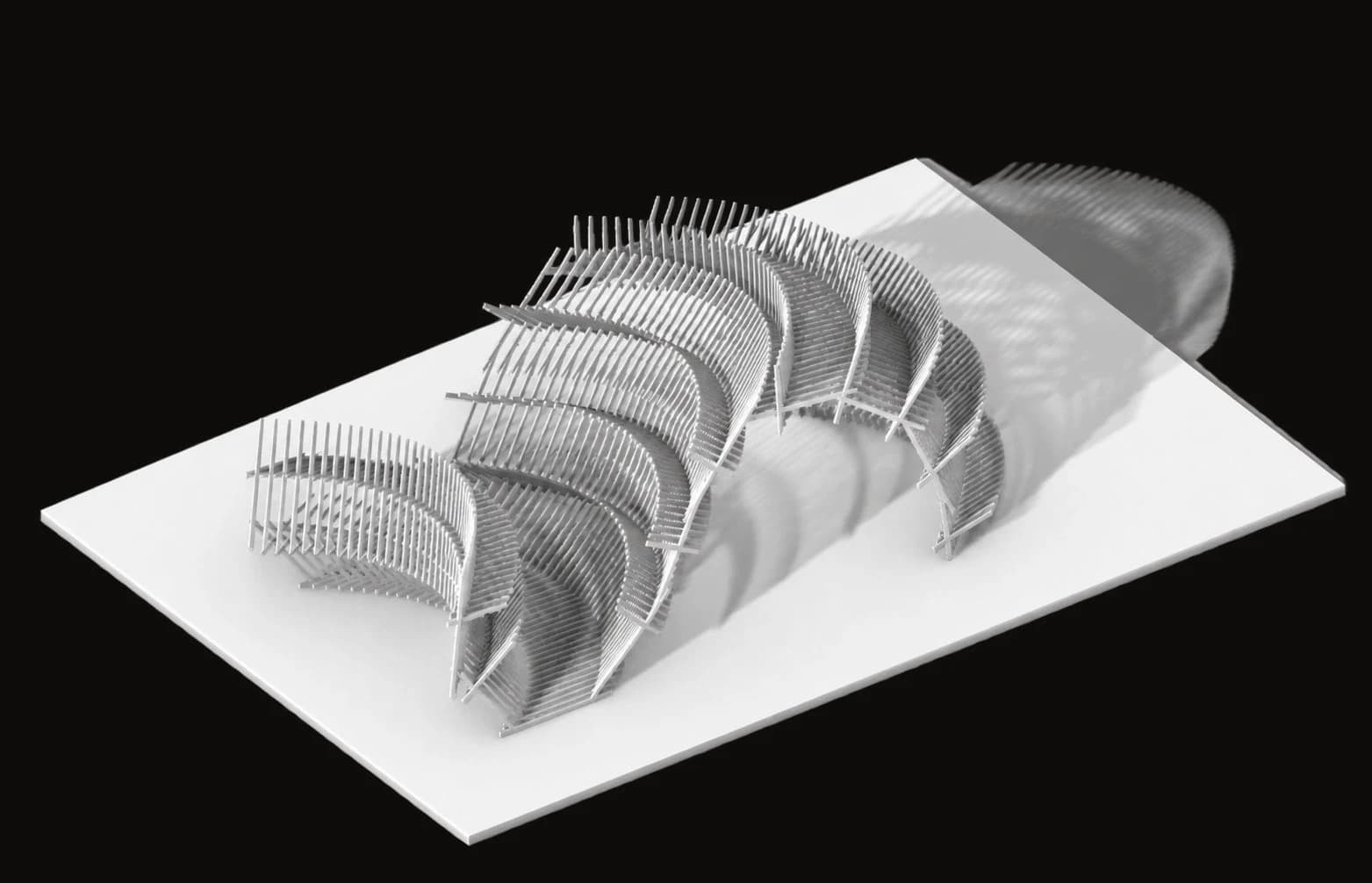

Maquete do pavilhão: arcos de ripas repetidos ao longo de um eixo curvo sobre a base

A repetição de um único módulo como estratégia formal: regras simples de rotação e deslocamento geram ritmo e percurso.

Projeto de workshop que investiga a repetição como estratégia formal e espacial na arquitetura paramétrica, explorando a variação de um único módulo ao longo de um eixo.

O pavilhão é uma estrutura permeável e transitável, em que a sequência dos elementos constrói ritmo e continuidade. A escala humana e o percurso orientam o desenho, de modo que a repetição produza tanto unidade quanto diversidade formal.

Iterações do módulo
Iteração 1 da estrutura repetida
Iteração 2 da estrutura repetida

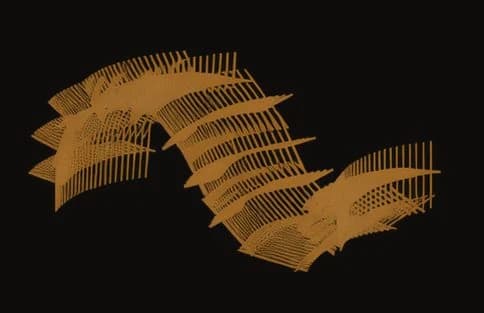

Iteração 3 da estrutura repetida

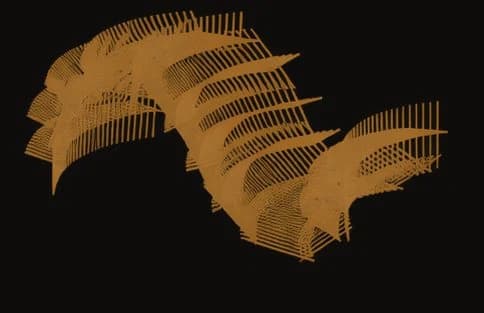

Iteração 4 da estrutura repetida

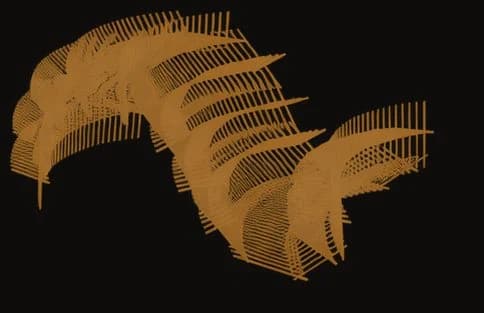

Iteração 5 da estrutura repetida

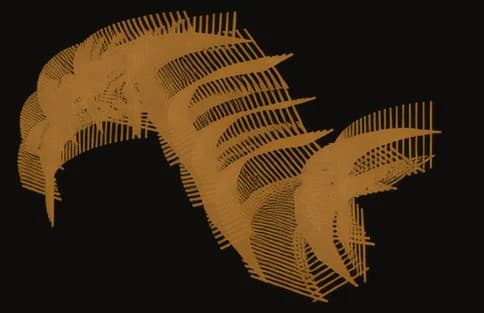

Iteração 6 da estrutura repetida
Render do pavilhão implantado no jardim, com pessoas percorrendo a estrutura

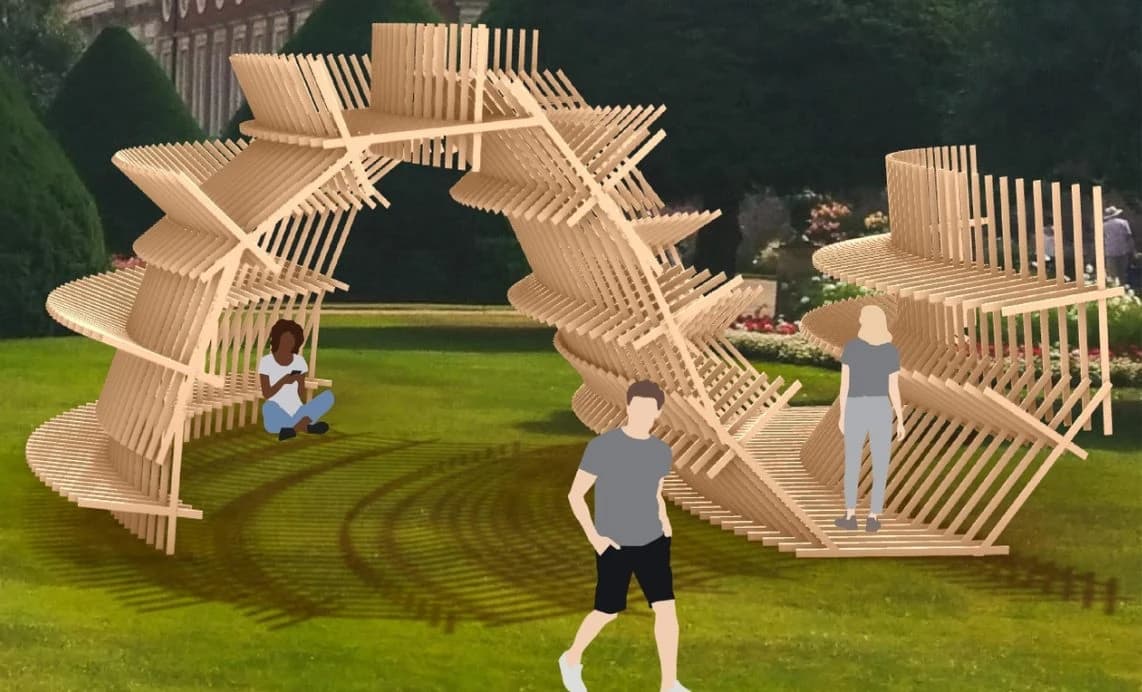

Render aproximado do pavilhão, mostrando a permeabilidade entre as ripas
III

Composição em série

Processos paramétricos · 2021
Render do conjunto de blocos de madeira distribuídos no gramado, usados como bancos e percurso

Ordem e variação: parâmetros ajustáveis produzem configurações semi-randômicas a partir de um mesmo sistema.

Investigação de processos paramétricos a partir de regras geométricas simples: blocos elementares organizados por operações de adição, subtração e deslocamento.

A multiplicação do conjunto é controlada por parâmetros, permitindo gerar composições variadas que mantêm coerência formal e estrutural. O experimento evidencia como processos algorítmicos produzem diversidade espacial a partir de princípios elementares.

Processo

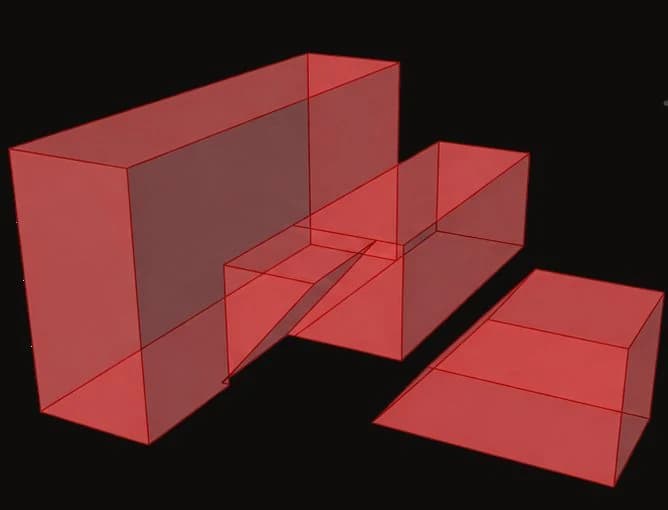

Movimento integrado dos blocos
01 Movimento integrado dos blocos
Composição criada a partir da adição e subtração dos blocos
02 Adição e subtração

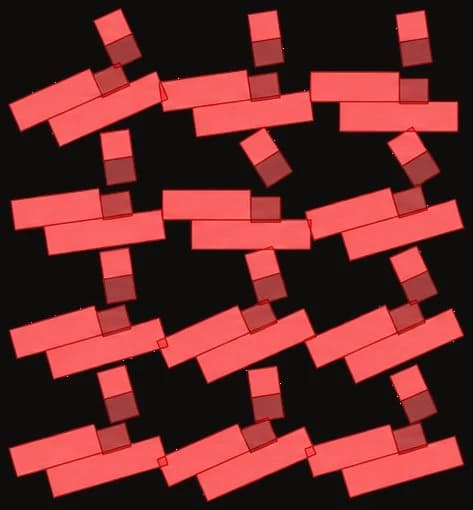

Multiplicação e disposição semi-randômica do conjunto
03 Multiplicação semi-randômica

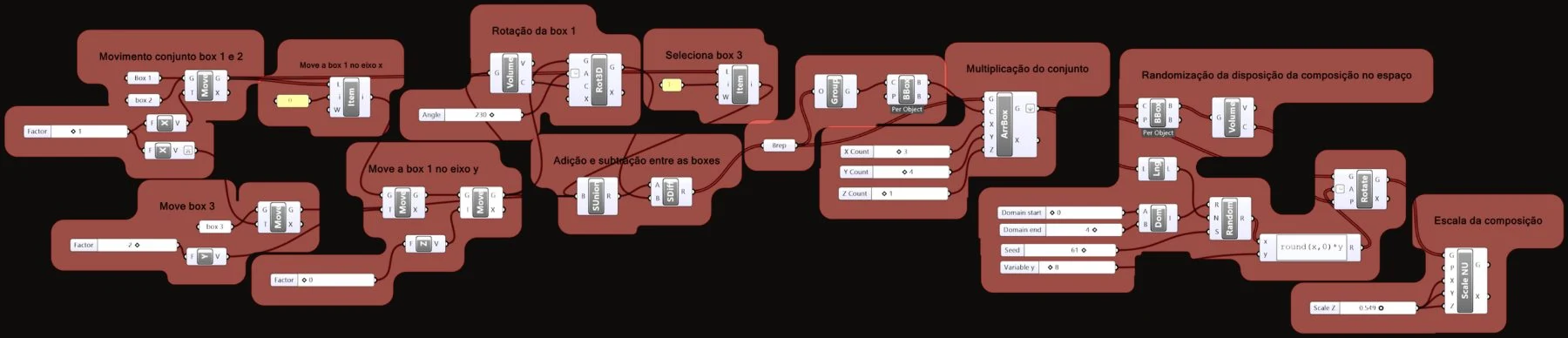

Definição paramétrica no Grasshopper: movimento, rotação, adição e subtração, multiplicação e randomização do conjunto

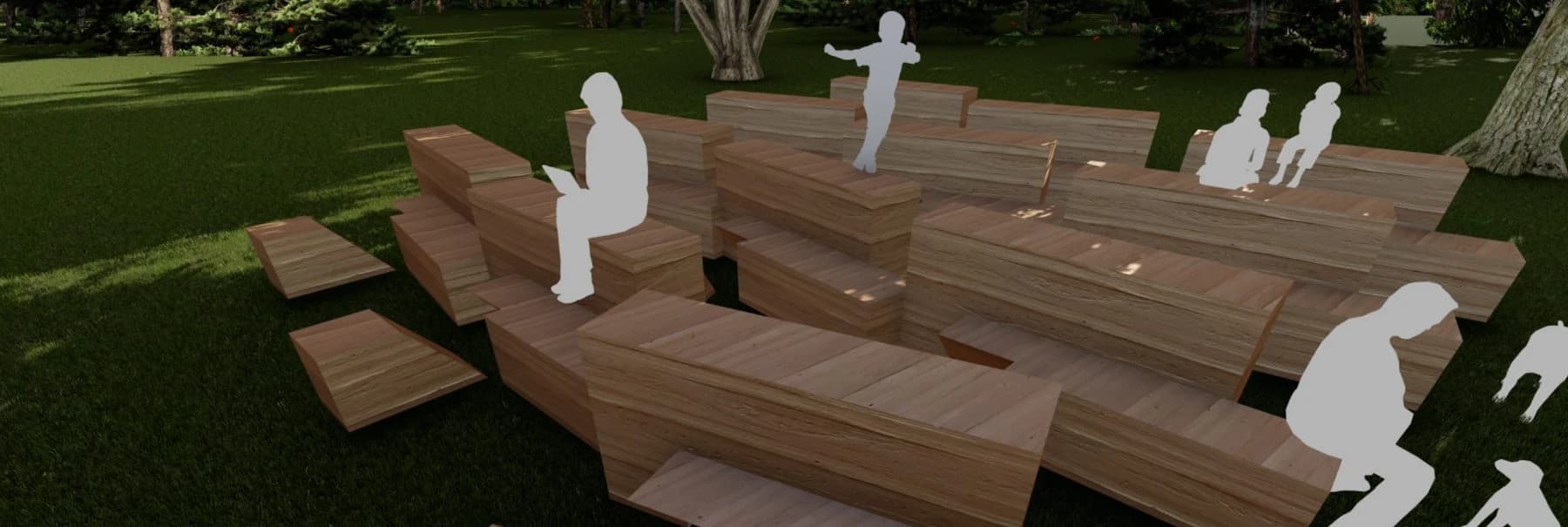

Render do conjunto ocupado: pessoas sentadas e caminhando entre os blocos
Vista superior da composição espalhada no gramado
IV

Agregação volumétrica

Estudo experimental · 2019

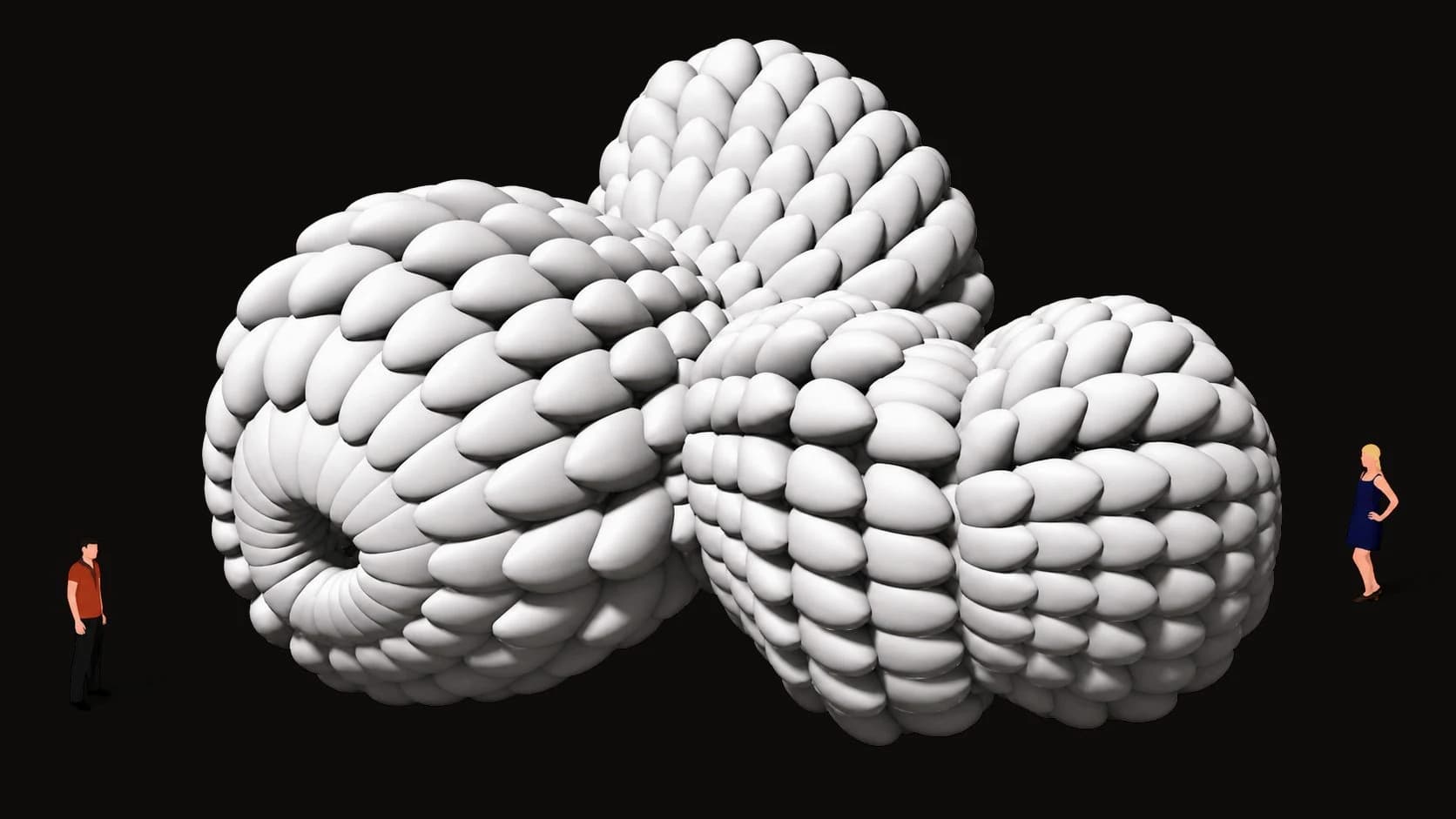

Volume agregado a partir de módulos, com figuras humanas para escala

Operações simples, geometria complexa: sweep, array e deformações controladas sem perder controle construtivo.

Projeto experimental de modelagem paramétrica, com foco na geração de forma por regras geométricas e na organização espacial pela repetição e variação de um módulo base.

Outra configuração do volume agregado, vista em perspectiva
Processo de geração da forma

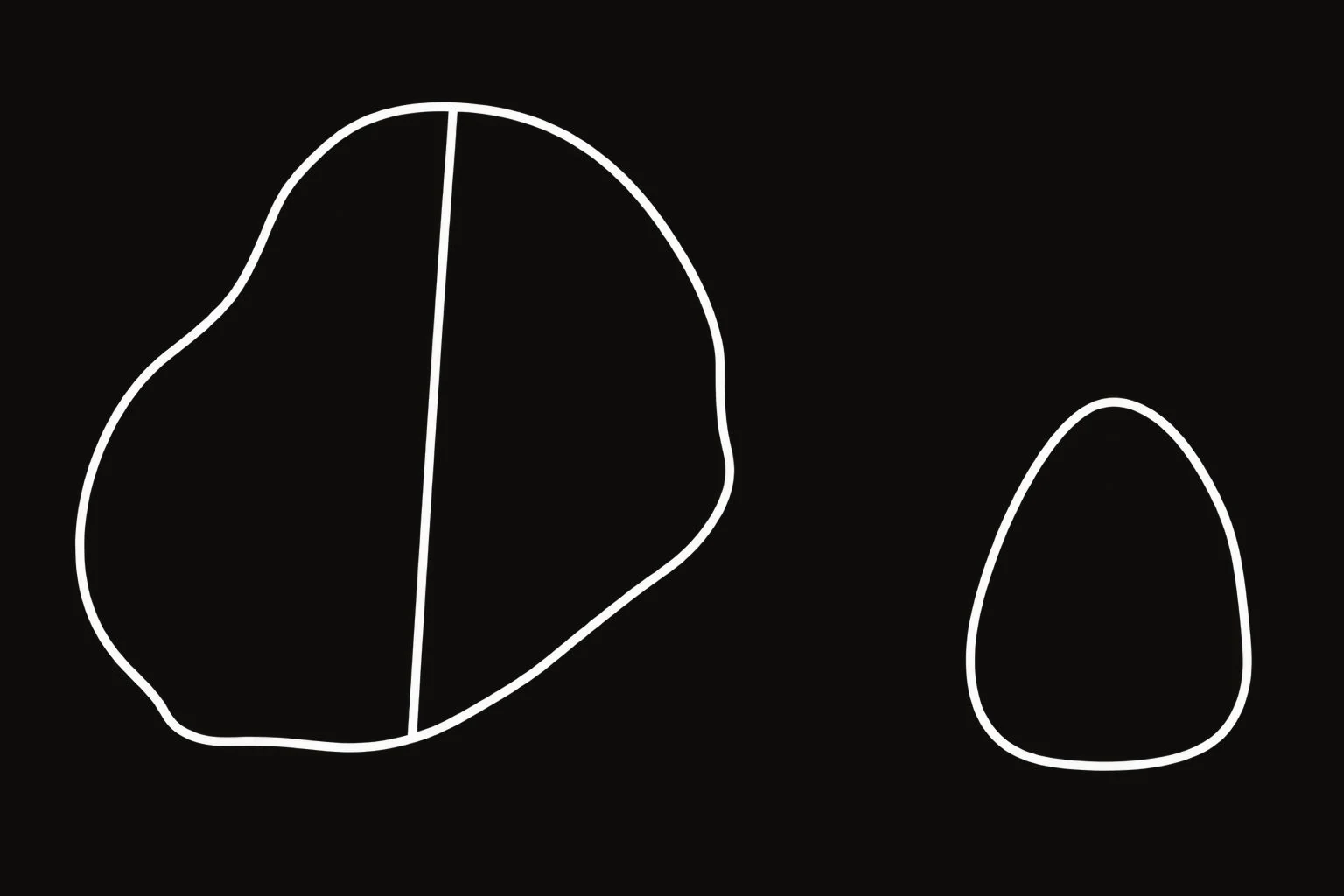

Linhas principais que definem a forma
01 Linhas principais

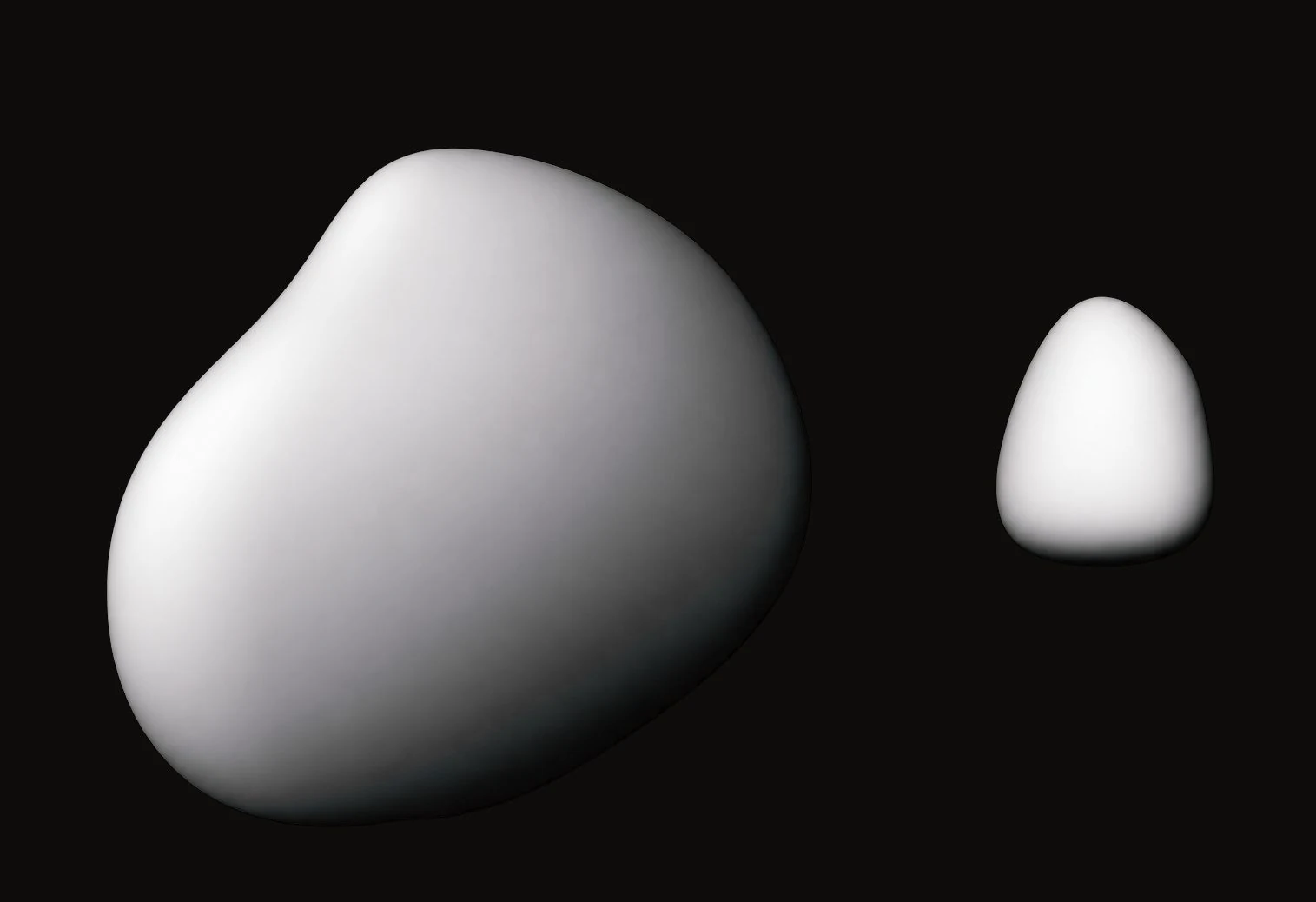

Superfície gerada por sweep em dois trilhos
02 Sweep 2 rail

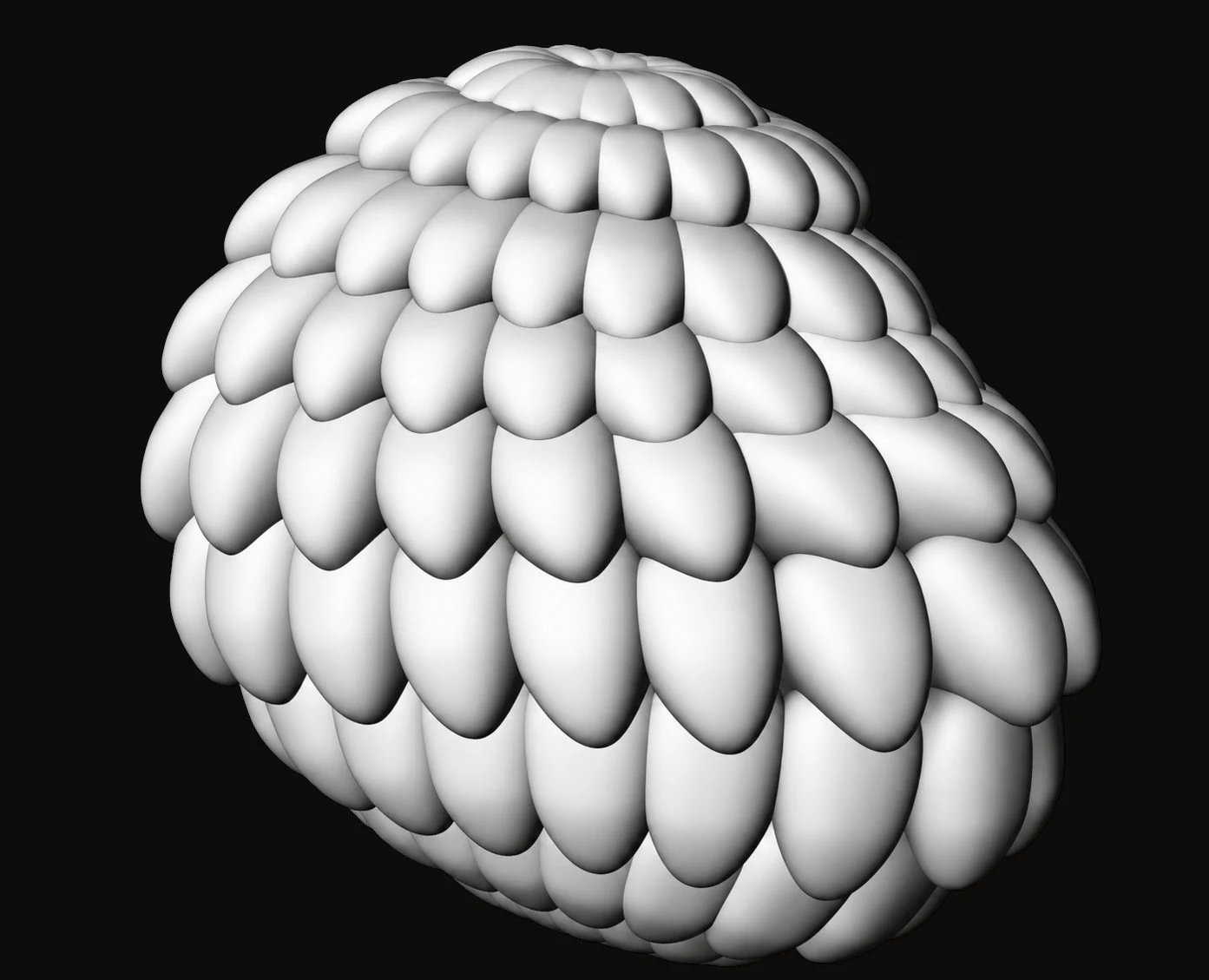

Módulo repetido em array sobre a superfície
03 Array SFR

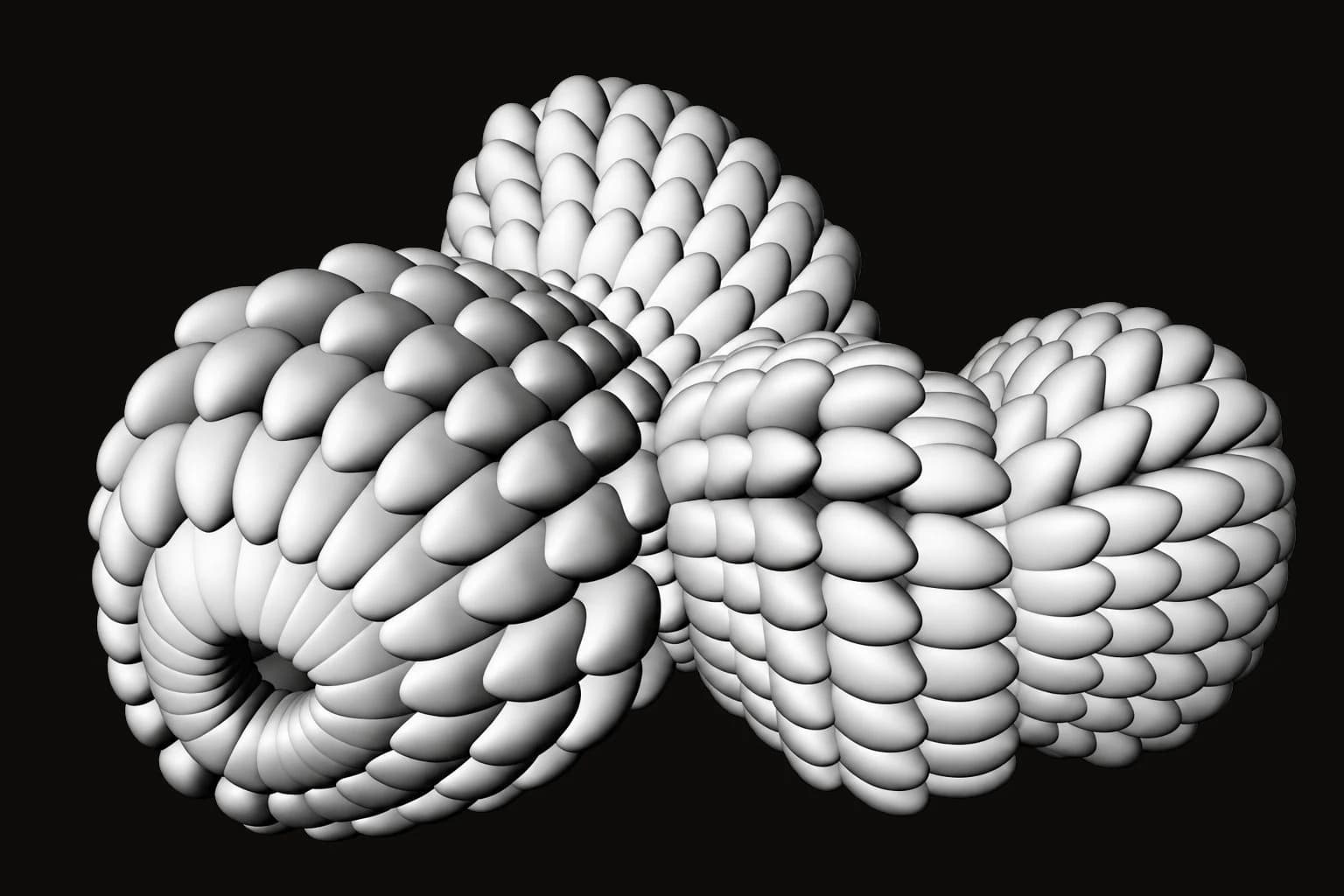

Cópia e operações booleanas entre volumes
04 Boolean union + difference
